2 - 4GHz FMCW掃頻信號源
可訂制:掃頻范圍和掃頻時間、鋸齒波、三角波
S波段FMCW信號源
頻率范圍:2 ~ 4GHz(可聯系技術人員訂制)
輸出功率:0 dBm (可選配我司放大器GFAMP02提升至10dBm以上,另可選配功放GFPA03提升輸出功率至30dBm)
掃頻模式:鋸齒(三角掃頻可訂制)
掃頻周期:1ms(其他周期可聯系技術人員定制,支持100us ~ 1ms的訂制)

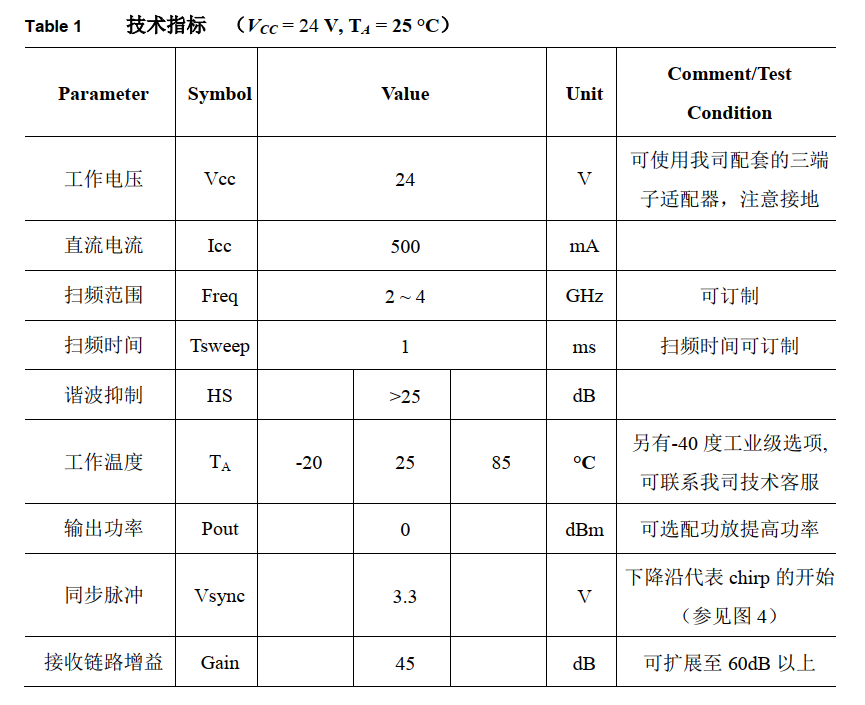

圖1:技術參數
基本介紹
GFSig12 信號源輸出 FMCW 信號,掃頻帶寬為 2 ~ 4 GHz,掃頻模式為鋸齒掃頻, SMA射頻輸出,提供同步脈沖接口,用于提示每一次掃頻(Chirp)的起始, 可用于時分 MIMO 雷達結構。輸出功率為0 dBm,如果 GFSig12 輸出功率不夠,可選配我司放大器 GFAmp02 對輸出信號進行放大。
GFSig12 信號源采用專業射頻器件廠商的有源、 無源射頻器件,所用射頻連接頭、 電路板板材經過多次實測驗證,符合該頻段的要求,無明顯的色散和多模效應,能夠良好的傳輸該頻段的射頻信號。
實測數據
圖 2 為實測的 GFSig12 的輸出頻譜,測試時采用 20 dB 衰減器,故其實際輸出功率應為:-20 dBm + 20 dB = 0 dBm。
圖2:信號頻譜
如圖 3 所示,同步脈沖接口提供 3.3 V 的同步信號,上升降沿為掃頻的開始,可用于觸發切換 MIMO 結構中發射接收開關。
圖3:同步信號
產品外觀:

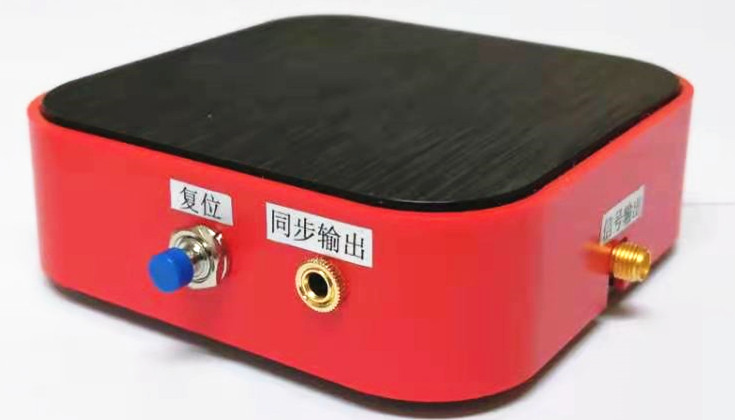

圖4:產品外觀
注釋與引用:
[1] 調制信號與單音信號不同, 頻譜儀的縱軸直接讀數并不是信號的功率。 測試寬帶信號的總功率,應用的是帶寬積分法, 思路是首先根據當前設置的 RBW 及對應的功率值計算出信號的功率譜密度,然后再對寬帶信號進行積分,從而得到總功率值。參考我們在CSDN的博客《如何測量FMCW功率》https://blog.csdn.net/mzldxf/article/details/117708449
[2] 經常有客戶問為什么頻譜上有間隙, 這是儀器的掃描和顯示的問題, 頻譜間隙與儀器的掃描時間和分辨率帶寬有關, 分辨率設置的越小,顯示的頻譜越完整,當然耗費測試時間也越長,或者使用RMS檢波模式就可以看到完整連續的頻譜了。
* 您可以提供感興趣的掃頻的頻段,我們直接幫助您實現該功能,如有特殊的需求,可聯系我司技術客服,為您訂制解決方案,聯系方式:
